不同类型的吸塑包装设备对PET吸塑材料有哪些要求？

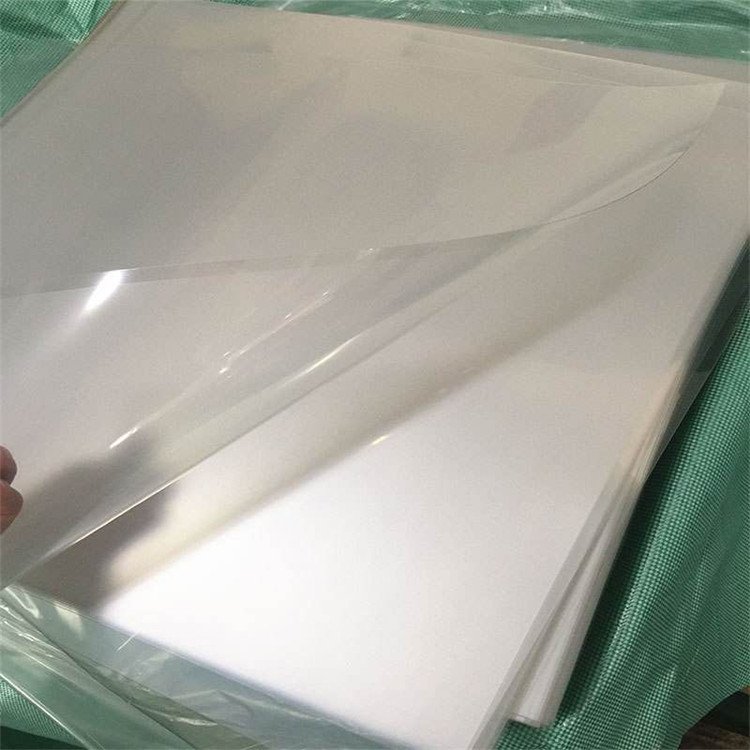

一、薄片吸塑机（适用 0.1~0.5mm PET 片材）

1. 厚度均匀性：片材厚度偏差需≤±0.02mm。因薄片加热速度快，若厚度不均，会导致局部过热（薄处）或未充分软化（厚处），造成成型后表面褶皱、尺寸偏差。
2. 热塑性与软化温度：需在 80~120℃范围内快速软化（普通 PET、APET 均满足），且软化后延展性适中（拉伸率≥30%），避免成型时因拉伸不足导致边角缺料或过度拉伸发白。
3. 表面质量：无气泡、杂质、划痕。薄片吸塑多用于透明展示包装，表面瑕疵会直接影响产品美观（如化妆品、珠宝包装需高透明 PET，透光率≥90%）。
4. 抗静电性（特定场景）：若用于电子元件包装，需材料表面电阻稳定在 10⁶~10¹¹Ω（抗静电 PET），避免设备高速生产时摩擦产生静电吸附灰尘。

二、厚片吸塑机（适用 0.5~3mm PET 片材）

1. 热稳定性：高温下（180℃以上）不易分解或变色，否则会产生异味或表面发黄（APET 抗热变形温度比普通 PET 高 10~15℃，更适合厚片加工）。
2. 韧性与抗冲击性：厚片成型后需承受一定重量（如 5kg 以上），要求材料冲击强度≥20kJ/m²（APET 冲击强度约为普通 PET 的 1.5 倍，更适合承重场景）。
3. 厚度一致性：厚片厚度偏差需≤±0.05mm，否则加热时厚处未软化、薄处过度熔融，导致成型后结构歪斜（如深腔托盘底部厚薄不均）。
4. 可塑性：需在高温下保持良好的拉伸性能（拉伸率≥40%），避免深腔（深度＞50mm）成型时出现开裂（PETG 延展性优于 APET，更适合超复杂厚片结构）。

三、全自动吸塑成型机（连续化生产，多工位一体化）

1. 材料一致性：整卷片材的密度、热收缩率需稳定（收缩率偏差≤1%），否则连续成型时会出现尺寸波动，导致后续冲切错位（如托盘边缘裁切不齐）。
2. 热收缩稳定性：加热成型后冷却时，收缩率需≤2%（普通 PET 热收缩率约 1.5%，PETG 更稳定），避免因收缩不均导致堆叠时歪斜。
3. 抗粘连性：片材表面需有轻微爽滑性（摩擦系数 0.3~0.5），防止全自动堆叠时因静电或粘性导致粘连，影响自动化效率。
4. 杂质控制：不允许有直径＞0.1mm 的杂质，否则高速冲切时会损坏刀具，或导致成型品出现针孔（如食品托盘需无漏液风险）。

四、真空吸塑机（依赖真空吸力成型，适合简单浅腔结构）

1. 柔韧性：加热后需具备良好的可塑性（硬度 Shore D ＜70），能在真空吸力下紧密贴合模具细节（如模具纹理、边角），避免出现气泡或未贴合的 “死角”。
2. 透气性：无需高透气性（与材料本身无关，主要依赖模具排气孔），但材料需无针孔，否则真空吸力会泄漏，导致成型失败。
3. 低温成型适应性：部分小型真空机加热功率低，需材料在较低温度（60~80℃）即可软化，普通 PET 或 APET 均可满足（PETG 软化点略低，更易成型）。

五、对折吸塑机（成型后对折封口，如玩具、文具包装）

1. 抗折韧性：对折处需承受反复弯折（≥5 次）不发白、不开裂，APET（抗折性优于普通 PET）或 PETG（柔韧性更佳）更适合，普通 PET 对折后易脆化开裂。
2. 厚度适配性：片材厚度需≤0.4mm（过厚会导致对折困难，边缘翘起），且对折线处厚度需均匀，避免因厚薄不均导致对折偏移。

总结：设备与材料的匹配核心

• 高速 / 全自动设备 → 优先保证材料一致性、稳定性（如收缩率、厚度）；
• 厚片 / 复杂成型设备 → 优先要求材料热稳定性、韧性、延展性（如 APET、PETG）；
• 特殊功能设备（如对折、防静电） → 侧重材料专项性能（抗折性、抗静电性）。
